Velika horizontalna hidraulična mašina za honanje

1 vretenasti mjenjač OWH-03 Liruite
2 motor vretena 9KW Dongsheng
3 Motor Drivers Schneider
Motor sa 4 napajanja 1KW Schneider
5 Feed Motor Driver Schneider
6 Klipni motor 4.5KW Schneider
7 Schneider klipni pogon motora
8 Digitalni upravljački sistem JW-2 Specijalni sistem Schneider
9-inčni ekran osjetljiv na dodir sve-u-jednom uređaju Kunlun
10 Ležajevi NSK Japan Seiko
11 Spojnice iz Italije
12 Zrakoplovni konektori/električne komponente Schneider Electric
13 Alat za honovanje Liruite
14 Fixture V- Tip uređaja: 260-2500 mm Liruite
15 sistem za filtriranje, tri-filtracija, visoko-kvalitetni kineski brend
16 drugih visoko-kvalitetnih kineskih brendova kao što su rezervni dijelovi, vodilice, pneumatske komponente itd.

Glavno tijelo alatne mašine je napravljeno od HT300 livenog sivog gvožđa, koje je prošlo višestruke procese kaljenja kako bi se oslobodilo naprezanje i osiguralo eliminisanje naprezanja zavarivanja. Obrađuje se pomoću velike portalne mašine za obradu i završava u jednoj operaciji stezanja. Ovaj alatni stroj ima veliku čvrstoću i odličnu geometrijsku tačnost pozicioniranja. I može osigurati dugoročnu-stabilnost i visoku preciznost alatne mašine.

Kutija vretena je ključna komponenta ove alatne mašine, sa svim zupčanicima koji imaju nivo preciznosti od 6 i svi ležajevi su uvezeni sa visoko{1}}preciznim ležajevima, osiguravajući veliku brzinu, visok prijenosni omjer i niske performanse prijenosa buke. Istovremeno, sve komponente su optimizovane kroz analizu sila konačnih elemenata i kompjutersku dinamičku simulaciju, pokazujući visoku pouzdanost. Kutija vretena je razvijena posebno za mašine za honovanje dubokih rupa, koje mogu postići konstantnu snagu honovanja cijevnih spojnica unutar opsega obrade. Klizni uređaj ploče za povlačenje kutije za vreteno može lako ukloniti kutiju vretena i alat za honovanje iz obrađene rupe nakon jednog ciklusa honanja, olakšati pregled i mjerenje rupa, olakšati zamjenu uljanih kamenčića i radnih komada, zadržati glavu za brušenje u sigurnom stanju i izbjeći grebanje radnog komada. U isto vrijeme, za isti radni komad, početni i završni parametri hoda mogu se garantirati da će ostati nepromijenjeni, a za sljedeći radni ciklus nema potrebe za resetiranjem parametara, što poboljšava radnu efikasnost.

Klipni sistem se sastoji od klipnog motora, reduktora, aktivnih i pasivnih lančanika i lanaca. Pokretna snaga je 4,5KW, brzina klipa je 0-40 metara u minuti, a brzina je podesiva. Sistem ima ponovljenu tačnost pozicioniranja od 0,1 mm. Zategnutost lanca je podešena prije izlaska iz tvornice, a nakon određenog vremena rada potrebno ju je redovno provjeravati podešavanjem M30 matice na repu ležaja vretena

Sastoji se od servo motora, harmonijskog reduktora, planetarnog ubrzanja sa jednim zubom, spojnice, itd. Automatski sistem kompenzacije kamenca, sa rezolucijom pomaka od 0,001 mm, osigurava stabilnost obradnih dimenzija.

Upravljački sistem je samo{0}}razvijen sistem kontrole brušenja od strane Liruite-a, sa 15-inčnim ekranom u boji osjetljivim na dodir -interfejsom za interakciju ljudi i mašina. Sve električne komponente su dobro-proizvodi poznatih brendova sa nivoom zaštite od IP65 ili više, pouzdanim performansama i rezerviranim interfejsima za ulaz i izlaz, operativni interfejs za upravljanje ekranom osjetljivim na dodir, višejezični tekstualni prikaz, koji se koristi za unos parametara obrade, praćenje obrade i funkcije ručne kontrole; Dinamički prikaz statusa procesa honanja i postavljanje parametara obrade kao što su brzina glave za brušenje, brzina klipnog hoda, položaj klipnog hoda, brzina pomaka i brzina pomaka na ekranu osjetljivom na dodir. Ručni rad, nadzor obrade i prikaz alarma kvara različitih pomaka mašine za brušenje također se mogu izvesti. Alarm greške se prikazuje na interfejsu alarma kvara na ekranu osetljivom na dodir, koji može brzo identifikovati tačku kvara kroz indikaciju greške i tekstualni prikaz. Sistem ima funkciju ručnog i automatskog prebacivanja. Sistem ima funkciju automatske popravke geometrijske preciznosti kako bi se osigurala konzistentnost dimenzija radnog komada. Električni upravljački ormar može biti vertikalno nezavisan ili postavljen ispod kreveta

Uređaj uključuje sistem za podmazivanje, sistem magnetne filtracije itd. Magnetni separator za sekundarnu filtraciju, sa kapacitetom filtracije većim od 50L/min, kapacitetom rezervoara za ulje od 500L, podesivom temperaturom i nezavisnom kutijom za sakupljanje strugotine za jednostavno uklanjanje filtriranog otpada. U zavisnosti od situacije, filter papirne trake može se odabrati za filtriranje nemagnetnih supstanci, a hladnjak ulja se može koristiti za održavanje konstantne temperature ulja za honovanje. Specifična konfiguracija napajanja podliježe listi opreme u tački osam.

Dizajnirajte specijalizirane uređaje s podesivim rasponom učvršćenja i ručnim načinom utovara i istovara. Pozicioniranje uređaja je pouzdano, lako se podešava, a utovar i istovar su praktični i brzi. Pneumatski automatski uređaji i automatski sistemi za utovar i istovar mogu biti opciono opremljeni, a proizvodna linija za honovanje može se prilagoditi prema zahtjevima kupaca. Specifična konfiguracija napajanja podliježe listi opreme u tački osam.

1:15 godina iskustva u istraživanju i proizvodnji mašina za brušenje
2: Softver za rad mašine za brušenje sa nezavisnim pravima intelektualnog vlasništva
3: Motor i električne komponente dolaze od europskih ili japanskih marki
4: Pouzdanost je prepoznata na tržištu
5: Odličan tehnički tim
6:Odličan tim za postprodajnu{1}}uslugu

1: Od 2010. godine, visoko priznati proizvođač mašina za brušenje na kineskom tržištu.
2: Imamo iskusan, mlad i odgovoran tim.
3: Imamo odličan tehnički tim. Ponosni smo na naše proizvode.
4: Osiguranje kvaliteta! Prije isporuke kupcu, odjel za nadzor kvalitete tvornice strogo kontrolira kvalitet.
5: Prilagodite specijalne strojeve i alate za honiranje prema potrebama kupaca za brušenje posebnih radnih komada.

Velika horizontalna mašina za honovanje se uglavnom koristi za obradu dubokih rupa cijevnih spojnica i drugih nepravilnih dijelova s ​​ultra velikim otvorom i ultra dugim hodom. Koristi se za velike uljne cilindre, hidraulične cilindre, cilindre za brodsko ulje, tvornice papira i vakuumske valjke. Honovanje obrada velikih unutrašnjih rupa cijevi kao što su valjci za pritisak papuče

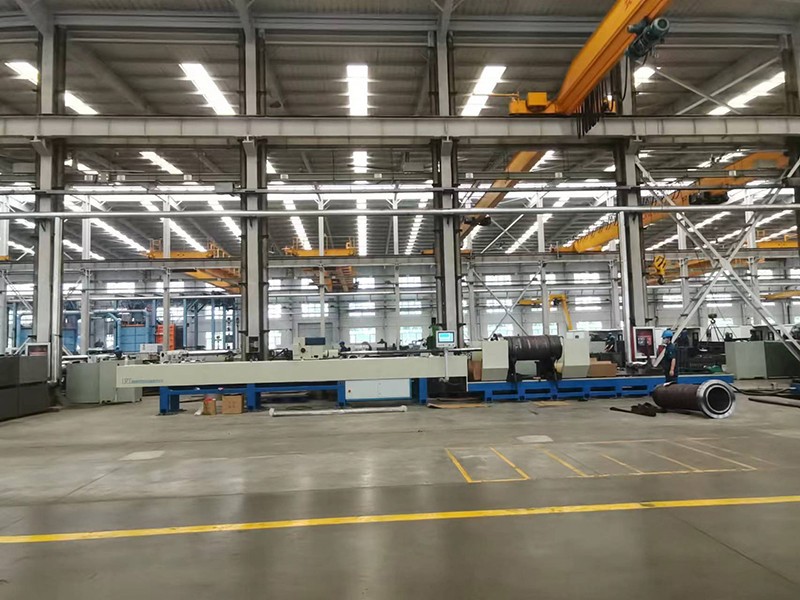

Velika horizontalna mašina za honovanje je specijalizovana oprema za honovanje sa vretenom koje se rotira horizontalno i horizontalno se kreće napred-nazad. Karakteristika ove opreme je da može da obrađuje rupe ultra dugim potezima i da obrađuje radne komade do 20 metara dužine. Osim toga, njegov rad stezanja je praktičniji i lakši za rukovanje u usporedbi s vertikalnim strojevima za honiranje

Odmah i temeljno uklonite sve ostatke i ostatke ulja/rashladne tečnosti za brušenje sa radnog stola, pribora, vretena, zaštitnog poklopca, vodilice i drugih komponenti mašine za brušenje nakon upotrebe

Provjerite i očistite zaslon filtera rashladne tekućine, žljeb za prikupljanje strugotine i spremnik za ulje. Spriječite taloženje i nakupljanje ostataka, što može uzrokovati začepljenje cjevovoda ili oštećenje pumpe

Obrišite spoljašnjost opreme: Koristite čistu krpu da obrišete spoljašnjost opreme i održite opštu čistoću.
